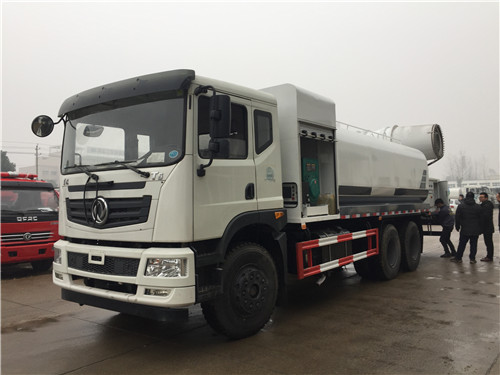

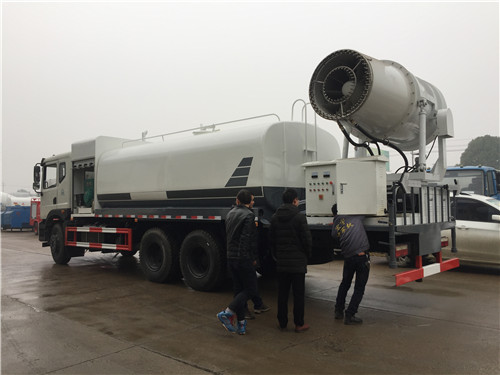

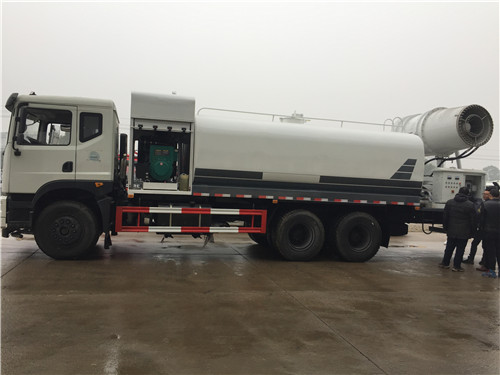

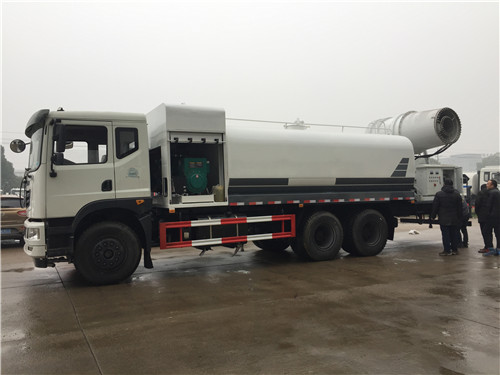

重汽100米多功能抑塵車整車技術參數
我廠專業生產抑塵車、灑水車、垃圾車、掃路車等環衛車輛
產品商標 重汽公告批次 297
產品名稱 重汽100米多功能抑塵車 產品型號 ****
總質量(Kg) 16000 罐體容積(m3) 7.7
額定載質量(Kg) 6605,6670 外形尺寸 8650,8950×2500×3900
整備質量(Kg) 9200 貨廂尺寸 ××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人) 2,3 鞍座最大載質量(Kg)
接近角/離去角(°) 13/10 前懸/后懸 1250/2700
軸荷(Kg) 6000/10000 最高車速(Km/h) 95
備注:重汽100米多功能抑塵車罐體有效容積:7.7立方米,運輸介質為抑塵劑,密度:900千克/立方米,當軸距為4700時,對應整車長8650,對應罐體外形尺寸(長度×長軸×軸)(mm): 3500X2100X1550;當軸距為5000時,對應整車長8950,對應罐體外形尺寸(長度×長軸×軸)(mm): 3800X2050X1450。前部電機選裝防雨罩。防護材料:Q235碳鋼,連接方式:焊接連接;后防護斷面尺寸為:50x100,后下部距地面的距離為480mm。ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司。
重汽100米多功能抑塵車底盤技術參數
底盤型號 ZZ1161H501GE1 底盤名稱 載貨汽車底盤
商標名稱 斯達-斯太爾牌 生產企業 中國重汽集團濟南商用車有限公司
軸數 2 輪胎數 6
軸距 (mm) 3800,4200,4500,4700,5000
輪胎規格 275/80R22.5,10.00R20,9.00R20,10.00-20
鋼板彈簧片數 3/4,3/5,3/9+8,11/9+8,3/2+-3/4,3/5,3/9+8,11/9+8,3/2+- 前輪距 1825,1960,2035
燃料種類 柴油 后輪距 1800,1860
排放依據標準 GB17691-2005國Ⅴ,GB3847-2005
發動機型號 發動機生產企業 排量 功率(Kw)
MC05.21-50 中國重型汽車集團有限公司 4580 151
重汽100米多功能抑塵車底盤基本配置：MC05.21-50發動機，重汽10檔箱，4.3T前橋，10T后橋，9.00R20鋼絲胎，L2000駕駛室，空調，ABS，電動玻璃，250*75*（7+4）
重汽100米多功能抑塵車上裝配置：罐體為方形罐，罐體內部做防腐，主管路鍍鋅，工作平臺，采用億豐60/90大流量水泵，消防接口可自流，音樂喇叭，100米噴霧機組。
重汽100米多功能抑塵車噴霧機配置：wf-120s型，132KW濰坊華柴發電機組（全自動5保護功能）、12T不銹鋼多級離心泵，無線遙控操作，及手動操作。霧化距離100米（靜風室內距離）實際射程：（霧化射程會受濕度、溫度、風速等各方面天氣因素的影響，另外天氣干燥地區一部分在空中被蒸發掉）。帶隨車工具及相關手續。
重汽100米多功能抑塵車特點：
1.功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍、廣、可以實現精量噴霧。
2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
3.二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。
4.當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。
5.配套柴油發電機組供電安裝在運輸車輛上，操作靈活，使用安全可靠，遙控和人工控制操作，可隨意控制調節水平旋轉噴霧角度。
6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
重汽100米多功能抑塵車罐體總成
1、重汽100米多功能抑塵車采用方形罐體、罐體尺寸（（含封頭長度））。罐體外形設計保證整車協調。
2、重汽100米多功能抑塵車封頭采用5mm的鋼板，筒體采用4mm厚的鋼板， 鋼板厚度負偏差應符合相應國家標準。
3、重汽100米多功能抑塵車罐內設1個防波板，鋼板厚度3mm，防波板與罐體連接應牢固。
4、操作手柄可在室外操作，無線操作可達100米。
5、重汽100米多功能抑塵車配置噴霧機 132KW濰坊華柴發電機組（全自動5保護功能），射程100米。
6、重汽100米多功能抑塵車加裝前噴后灑系統， 管路系統中，主管路采用φ76×4無縫鋼管，灑水管路為2”無縫鋼管，灑水管路閥門采用不銹鋼材料，其它閥門采用鋁合金材料。管路所有閥門的質量均要保證。具有可靠耐用、密封性好，操作靈活。泵進口加裝過濾器。
7、重汽100米多功能抑塵車后灑：后部左右各安裝一個圓柱噴頭；各個進出水孔及操作部位要有指示說明，保證噴嘴噴出的水為均勻的扇面形。自動控制采用駕駛室內撬板開關控制，并粘貼標識，操作按鈕固定牢固。
8、10米消防水帶配接頭，一支消防噴槍；泵出口管路上安裝自流閥和消防接口閥（接口密封墊圈應進行加強處理）、精度等級不低于1.6級的壓力表；罐體單側前加裝自流排水口，帶閥門和消防接口，兩側面各增加一個加水管口帶閥門和消防接口，后平臺向上的管路上加裝球閥、接頭（連接消防卷盤用）,罐體兩側做包邊處理，沒有管箱。
9、安裝灑水車音樂喇叭。固定位置合理并牢固可靠。

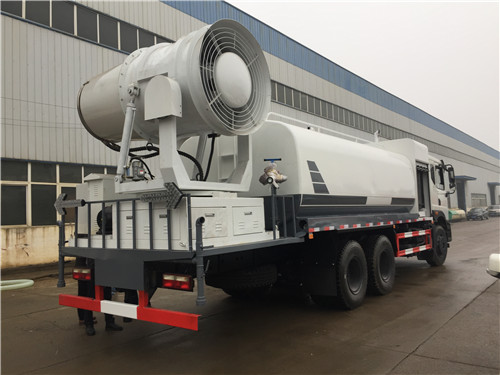

10、重汽100米多功能抑塵車后部加裝操作平臺，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式。保證人員在罐頂作業時的安全。
11、罐體與罐座應加裝襯板，所有焊縫應均勻，外部焊縫均為滿焊，采用斷焊的要保證斷焊長度和間距一致。
12、U型連通密封式水位計安裝于罐體后封頭上合適位置，保證上下連接口密封可靠。液位計固定應牢固。罐體前封頭下部加裝低液位報警裝置。
13、重汽100米多功能抑塵車采用等離子切割或剪板手段下料，不允采用火焰切割下料板料，否則將毛邊打磨光滑。焊接后對焊縫及熱影響區產生的飛濺進行打磨處理。
14、管路裝配完后焊接件全部拆下噴彩鋅，保證噴鋅質量。罐內應噴砂除銹后等級檢驗合格進行防腐處理。罐外部噴雙組分灰色底漆，罐座及其以下部件噴黑漆（包括后平臺下部、泥瓦等），不得漏噴漆。

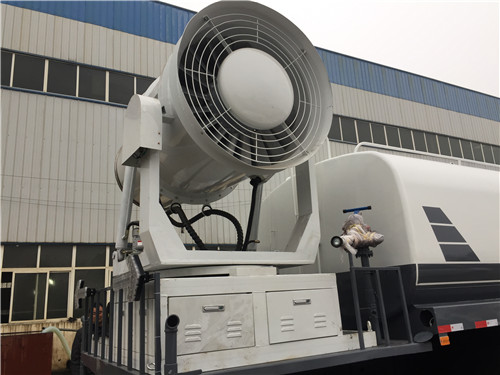

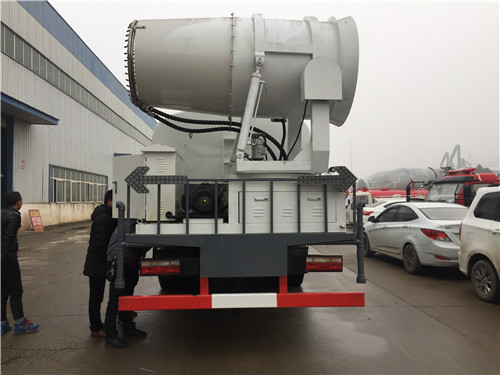

15、發電機組罩側面散熱窗用鋼網或百頁窗形式。重汽100米多功能抑塵車霧炮總成
型 號 wf-120s型
品牌 萬豐牌
工藝 高溫噴塑
配套動力 ▲ 132KW濰坊華柴發電機組（全自動5保護功能）
風機功率 45kW（鋁合金雙扇葉）
出風速度 ▲風速大于每秒45米/S
液泵型式 12T不銹鋼多級離心泵
泵電機功率 11kW
噴霧流量 100-200L/min
工作壓力 1.0-3.0MPa
噴頭數量 ▲三環噴圈 80個
噴頭材質 ▲ 進口銅+陶瓷
射程（靜風狀態） ▲水平100米
霧譜范圍 50-150μm
仰俯角度 ▲ -10°～75°雙液壓（遙控）
旋轉角度 360°往返可調（遙控）
控制方式 8按鍵遙控器
特有技術 ▲ PLC軟件加裝駕駛室觸摸屏 重汽100米多功能抑塵車隨車技術文件
重汽100米多功能抑塵車文件名稱份數
原底盤說明書及保修卡 1
原底盤合格證書 1
車輛一致性證書 1
重汽100米多功能抑塵車易損件明細
序號 名稱 單位 數 量 材料
1閥門墊片 套 1
2罐口密封圈 個 1
重汽100米多功能抑塵車隨車工具明細
序號 工 具 名 稱 單 位 數 量 備 注
1原底盤隨車工具（附明細） 套 1 帶備胎升降器配套的工具（便于備胎升降）和三角警示牌
2滅火器 個 1
重汽100米多功能抑塵車其它輔件明細
序號 隨 車 附 件 規 格 數 量 備 注
1輸水膠管DN65 L=3000mm 2 帶陰端快速接頭
2消防水帶 6米 1 帶接頭
3膠管箱門鎖鑰匙 各2
4消防噴槍 1
