園林綠化多功能抑塵打藥車日常使用守則
做事情得有個章法，這是亙古不變的規矩，像咱們的道路灑水車有道路灑水車的管理章法，消防灑水車有消防灑水車的章法，咱們湖北程力今天要講的是園林綠化灑水車的章法。
園林綠化灑水車
第一章
1.0.1為了加強園林綠化技術工作的行業管理，使園林綠化技術管理工作走上規范化、科學化、法制化的軌道，特制訂此規程。
1.0.2本規程規定了綠化噴灑車（以上簡稱噴灑車）的技術要求、操作規程及保養維護等方法。
1.0.3本規程適用于城鎮園林綠化用噴藥灑水車。
第二章 術語及引用標準
2.0.1綠化噴灑車:以防治城鎮行道樹株、園林植物病蟲害和園林灌溉為主并可兼作道路的灑水和沖洗、環境除塵清毒多種功能的車輛。
2.0.2霧化:將液體分散成霧滴的過程。
2.0.3回水攪拌:利用泵的回水起拌攪作用。
2.0.4常量噴霧：采用粗霧噴霧時（霧滴直徑大于400微米）為常量噴霧。
2.0.5低量噴霧:采用細霧噴時（霧滴直徑100-400微米之間）為低量噴霧。
2.0.6藥液復蓋率:在噴霧靶標上，藥液實際覆蓋總面積與靶標總面積的百分比。
2.0.7常用工作壓力:使用說明書上推薦的正常連續使用的壓力。
2.0.8噴射壓力：噴射部件出口處液流的壓力。
2.0.2 引用標準：
2.0.9本標準引用GB6959-86植物保護機械名詞術語中規定的部分術語。
2.0.10本標準參照中華人民共和國城鎮建設行業標準綠化噴灑車CJ/TXXXX-199X年中的有關規定。
第三章 技術要求
3.0.1噴藥車采用定型汽車底盤或其它專用底盤改裝，外形尺寸、載荷、重心位置及整車制動、轉向等均應符合有關標準的規定。
3.0.2所有零部件的安裝應正確、完整、連接牢固可靠，裝配質量應符合JG/T5011.11-92建設機械與設備裝配通用技術條件的規定。
3.0.3罩殼應平整、其邊緣不得有明顯的皺折，罩殼安裝應牢固，可靠、不歪斜。
3.0.4噴灑車在常用工作壓力下行駛工作時，作業人員耳邊噪聲為：液力噴霧式噴灑車不大于87dB(A)；風送液力噴灑車不大于90dB(A)。
3.0.5噴藥效果：在規定工況下，對不同的樹木植保噴藥時，液流端部均能形成霧狀，液力噴霧式藥液覆蓋率大于50%，風送液力噴霧式藥液覆蓋率大于60%。
3.0.6灑水效果：在混凝土或瀝青路面上進行灑水作業時，在允許的灑水寬度內為均勻濕度。
3.0.7沖洗效果：在混凝土或瀝青路面上進行沖洗作業，應能將路面上的一般淤積物，如果皮、紙屑、樹葉等沖至距沖洗噴咀4-6遠m處的距離。
3.0.8藥泵的過流面對介質應有抗腐蝕性能。藥泵的出口壓力不得低于額定出口壓力。在兩倍最大壓力的水壓下試壓30秒鐘，應無異常現象發生。
3.0.9噴射部件應能承愛1.5倍的最高壓力，密封性能試驗30秒內不允許有滲漏現象發生。噴射部件應裝有斷流裝置（閥門）。斷流時不允許泄漏。
3.0.10噴射膠管應能承受2倍的最高壓力。水壓密封30秒試驗，不應有破裂、脫皮及局部鼓起現象。
3.0.11噴灑器的攪拌器應能使藥液濃度保持均勻狀態，藥液濃度的變異系數應不大于(即小于)25%。在噴灑車停止向工作裝置供液的情況下，攪拌器應也能保持進行攪拌作業。
3.0.12取力器匹配應合理、連接牢固、密封可靠，掛擋靈活，不得自動脫擋或卡死。
3.0.13風機：風送液力噴霧車風機應具有足夠的靜壓力和盡可能大的動壓。風機葉輪等主要轉動部件，需作平衡校正。
3.0.14噴灑車的操縱裝置應符合QC/T29114-93“灑水汽車技術條件”中的有關規定。
3.0.15具有活動式消塵消毒裝置的噴灑車，在保持工作幅度及噴射高度的情況下，根據結構形式允許在360°范圍內回轉或在上下45°內自由調整。
3.0.16噴灑車的射水噴頭應符合GB5135-85“自動噴水滅火系統灑水噴頭的性能要求和試驗方法”中的有關規定。
第四章 操作
4.0.1使用中的噴灑車技術性能應符合上述３技術要求的各有關規定。性能達不到要求時，應予以修復及改造。使各零件、部件、總成均符合要求后方可投入實際工作。
4.0.2燃油、潤滑油及輪胎氣壓等應符合有關技術條件的規定。
4.0.3按機器使用說明書要求進行操作，要配備有責任性的德才兼備的操作者操作。
4.0.4藥液罐按要求比例罐裝藥液或清水，進行噴藥、滅蟲、消毒或灑水作業，機手穿戴應符合勞動保持的防毒及降噪等法規要求條件，以確保作業機手（操作者）的身心健康。
4.0.5罐裝藥液要適量，用多少配多少。固體或稀釋藥液要有攪拌。噴藥時，每天工作結束后，應放凈藥液，并清洗藥罐，以免藥液腐蝕罐體。
4.0.6操作人員作業時，必須嚴格遵守操作規程，不得違章作業。
4.0.7在工作中發現故障，應立即停機檢查，修理。不允許帶故障工作。
4.0.8遇到諸如發動機燒壞，車架臂架斷裂，制動失靈等嚴重危及或導致人身傷亡，重要總成或主要部件嚴重損壞的致命故障時，必須立即停止工作。停放現場，等候領導及有關人員善后處理。
4.0.9當發生主要性能下降，能耗上升、傳動軸損壞，發動機排放超標、滲漏嚴重，攪拌性能不良等較嚴重或一般性故障時，操作者應及時作簡單修理，排除故障后可繼續短期工作至藥罐藥液耗盡或工作對象暫告段落。未徹底修復時，嚴禁繼續再使用。
4.0.10離合器因行程變化分離不徹底，輕度滲油滲水，螺栓松動等屬輕度故障。其牲是輕度影響機器的功能及工作質量，不須停更換或修理零件。操作者用隨機工具在短時間內(一般不超過20分鐘)即可排除，允許排除后繼續工作。
第五章 保養及維修
5.0.1按產品制造廠家規定的機器使用說明書規定正確維護保養。
5.0.2保養維修時，噴藥泵及灑水泵嚴禁無水長時間空轉，如需較長期空轉，應在泵內注入少量水。
5.0.3冬季北方寒冷地區，每次使用后，應放盡殘留于泵及管道中的液體，防止凍壞零部件。
5.0.4保養維護時故障排除方法如表4:
5.0.5當灑水氣動操縱系統氣路發生漏氣，又無法及時排除時，可將汽車儲氣筒接出的銅管接頭旋下，以切斷操縱系統氣路。用絲堵旋緊儲氣筒上相應氣孔，以免影響灑水車剎車制動系統正常工作。
5.0.6保養維修后的噴灑車，其基本性能應符合下表5之規定。
第六章 儲存
6.0.1長期停用時，應將燃油和水等液體放盡。
6.0.2機器要停放在通風、防潮、防曬及有消防設施的場所。
6.0.3當停放貳月以上后再使用，在使用前，應嚴格按使用說明書要求進行檢查、維護及保養。
附錄A：BYJ5041GYP噴藥灑水車使用說明書。
A.1冬季北方地區每次使用后應松開泵及管道中的放水螺絲，放盡殘留液體，防止凍裂各零部件。
B.2隔膜泵空氣室壓力達不到規定值時應用氣筒充氣。
B.3灑水、噴藥不可同時進行。
B.4配制農藥應符合《農藥安全使用規定》。

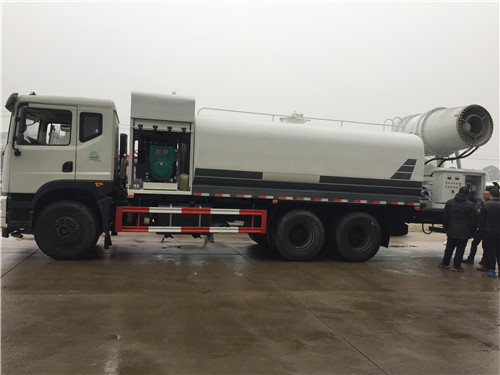

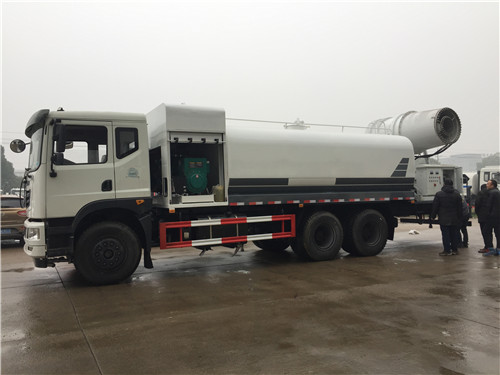

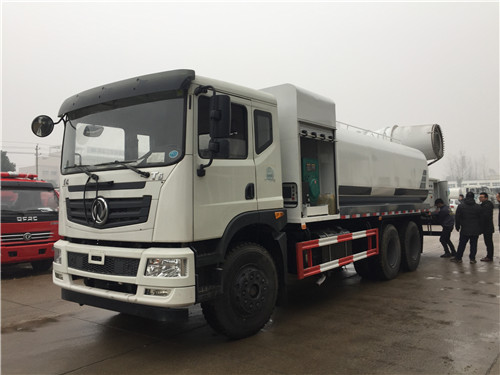

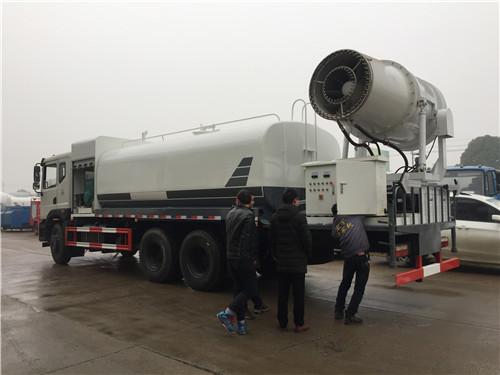

重汽斯太爾100米多功能抑塵車整車技術參數
我廠專業生產抑塵車、灑水車、垃圾車、掃路車等環衛車輛
產品商標 重汽斯太爾 公告批次 297
產品名稱 重汽斯太爾100米多功能抑塵車 產品型號 ****
總質量(Kg) 16000 罐體容積(m3) 7.7
額定載質量(Kg) 6605,6670 外形尺寸(mm) 8650,8950×2500×3900
整備質量(Kg) 9200 貨廂尺寸(mm) ××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人) 2,3 鞍座最大載質量(Kg)
接近角/離去角(°) 13/10 前懸/后懸(mm) 1250/2700
軸荷(Kg) 6000/10000 最高車速(Km/h) 95
備注:重汽斯太爾100米多功能抑塵車罐體有效容積:7.7立方米,運輸介質為抑塵劑,密度:900千克/立方米,當軸距為4700時,對應整車長8650,對應罐體外形尺寸(長度×長軸×軸)(mm): 3500X2100X1550;當軸距為5000時,對應整車長8950,對應罐體外形尺寸(長度×長軸×軸)(mm): 3800X2050X1450。前部電機選裝防雨罩。防護材料:Q235碳鋼,連接方式:焊接連接;后防護斷面尺寸(mm)為:50x100,后下部距地面的距離為480mm。ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司。
重汽斯太爾100米多功能抑塵車底盤技術參數
底盤型號 ZZ1161H501GE1 底盤名稱 載貨汽車底盤
商標名稱 斯達-斯太爾牌 生產企業 中國重汽集團濟南商用車有限公司
軸數 2 輪胎數 6
軸距 (mm) 3800,4200,4500,4700,5000
輪胎規格 275/80R22.5,10.00R20,9.00R20,10.00-20
鋼板彈簧片數 3/4,3/5,3/9+8,11/9+8,3/2+-3/4,3/5,3/9+8,11/9+8,3/2+- 前輪距(mm) 1825,1960,2035
燃料種類 柴油 后輪距(mm) 1800,1860
排放依據標準 GB17691-2005國Ⅴ,GB3847-2005
發動機型號 發動機生產企業 排量(ml) 功率(Kw)
MC05.21-50 中國重型汽車集團有限公司 4580 151
重汽斯太爾100米多功能抑塵車底盤基本配置：MC05.21-50發動機，重汽10檔箱，4.3T前橋，10T后橋，9.00R20鋼絲胎，L2000駕駛室，空調，ABS，電動玻璃，250*75*（7+4）
重汽斯太爾100米多功能抑塵車上裝配置：罐體為方形罐，罐體內部做防腐，主管路鍍鋅，工作平臺，采用億豐60/90大流量水泵，消防接口可自流，音樂喇叭，100米噴霧機組。

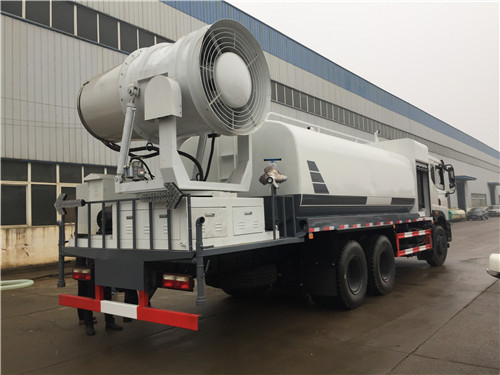

重汽斯太爾100米多功能抑塵車噴霧機配置：wf-120s型，132KW濰坊華柴發電機組（全自動5保護功能）、12T不銹鋼多級離心泵，無線遙控操作，及手動操作。霧化距離100米（靜風室內距離）實際射程：（霧化射程會受濕度、溫度、風速等各方面天氣因素的影響，另外天氣干燥地區一部分在空中被蒸發掉）。帶隨車工具及相關手續。
重汽斯太爾100米多功能抑塵車特點：
1.功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍、廣、可以實現精量噴霧。
2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
3.二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。
4.當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。
5.配套柴油發電機組供電安裝在運輸車輛上，操作靈活，使用安全可靠，遙控和人工控制操作，可隨意控制調節水平旋轉噴霧角度。
6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
重汽斯太爾100米多功能抑塵車罐體總成
1、重汽斯太爾100米多功能抑塵車采用方形罐體、罐體尺寸（（含封頭長度））。罐體外形設計保證整車協調。
2、重汽斯太爾100米多功能抑塵車封頭采用5mm的鋼板，筒體采用4mm厚的鋼板， 鋼板厚度負偏差應符合相應國家標準。
3、重汽斯太爾100米多功能抑塵車罐內設1個防波板，鋼板厚度3mm，防波板與罐體連接應牢固。
4、操作手柄可在室外操作，無線操作可達100米。
5、重汽斯太爾100米多功能抑塵車配置噴霧機 132KW濰坊華柴發電機組（全自動5保護功能），射程100米。
6、重汽斯太爾100米多功能抑塵車加裝前噴后灑系統， 管路系統中，主管路采用φ76×4無縫鋼管，灑水管路為2”無縫鋼管，灑水管路閥門采用不銹鋼材料，其它閥門采用鋁合金材料。管路所有閥門的質量均要保證。具有可靠耐用、密封性好，操作靈活。泵進口加裝過濾器。
7、重汽斯太爾100米多功能抑塵車后灑：后部左右各安裝一個圓柱噴頭；各個進出水孔及操作部位要有指示說明，保證噴嘴噴出的水為均勻的扇面形。自動控制采用駕駛室內撬板開關控制，并粘貼標識，操作按鈕固定牢固。
8、10米消防水帶配接頭，一支消防噴槍；泵出口管路上安裝自流閥和消防接口閥（接口密封墊圈應進行加強處理）、精度等級不低于1.6級的壓力表；罐體單側前加裝自流排水口，帶閥門和消防接口，兩側面各增加一個加水管口帶閥門和消防接口，后平臺向上的管路上加裝球閥、接頭（連接消防卷盤用）,罐體兩側做包邊處理，沒有管箱。
9、安裝灑水車音樂喇叭。固定位置合理并牢固可靠。
10、重汽斯太爾100米多功能抑塵車后部加裝操作平臺，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式。保證人員在罐頂作業時的安全。
11、罐體與罐座應加裝襯板，所有焊縫應均勻，外部焊縫均為滿焊，采用斷焊的要保證斷焊長度和間距一致。
12、U型連通密封式水位計安裝于罐體后封頭上合適位置，保證上下連接口密封可靠。液位計固定應牢固。罐體前封頭下部加裝低液位報警裝置。
13、重汽斯太爾100米多功能抑塵車采用等離子切割或剪板手段下料，不允采用火焰切割下料板料，否則將毛邊打磨光滑。焊接后對焊縫及熱影響區產生的飛濺進行打磨處理。
14、管路裝配完后焊接件全部拆下噴彩鋅，保證噴鋅質量。罐內應噴砂除銹后等級檢驗合格進行防腐處理。罐外部噴雙組分灰色底漆，罐座及其以下部件噴黑漆（包括后平臺下部、泥瓦等），不得漏噴漆。

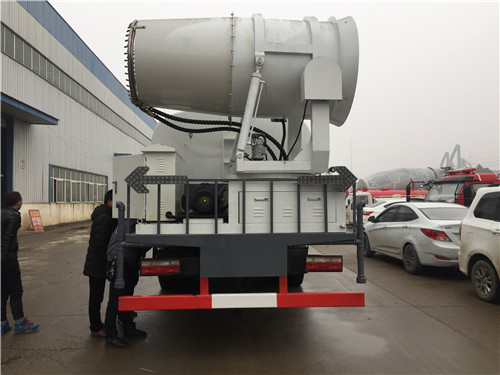

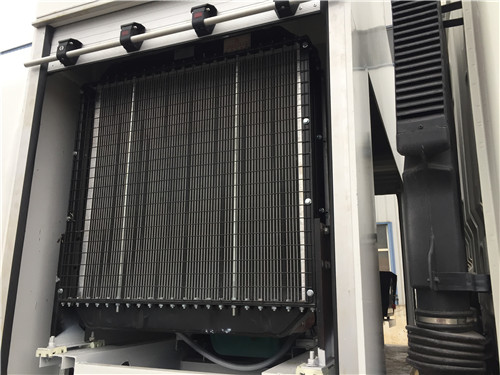

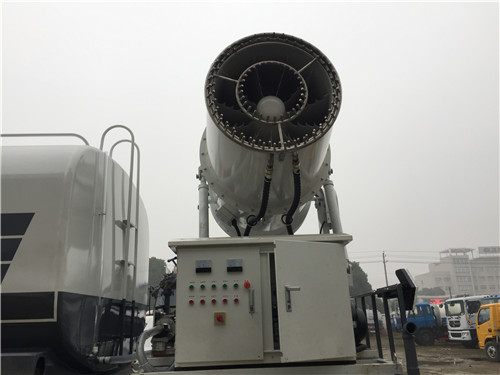

15、發電機組罩側面散熱窗用鋼網或百頁窗形式。重汽斯太爾100米多功能抑塵車霧炮總成
型 號 wf-120s型
品牌 萬豐牌
工藝 高溫噴塑
配套動力 ▲ 132KW濰坊華柴發電機組（全自動5保護功能）
風機功率 45kW（鋁合金雙扇葉）
出風速度 ▲風速大于每秒45米/S
液泵型式 12T不銹鋼多級離心泵
泵電機功率 11kW
噴霧流量 100-200L/min
工作壓力 1.0-3.0MPa
噴頭數量 ▲三環噴圈 80個
噴頭材質 ▲ 進口銅+陶瓷
射程（靜風狀態） ▲水平100米
霧譜范圍 50-150μm
仰俯角度 ▲ -10°～75°雙液壓（遙控）
旋轉角度 360°往返可調（遙控）
控制方式 8按鍵遙控器
特有技術 ▲ PLC軟件加裝駕駛室觸摸屏 重汽斯太爾100米多功能抑塵車隨車技術文件
重汽斯太爾100米多功能抑塵車文件名稱份數
原底盤說明書及保修卡 1
原底盤合格證書 1
車輛一致性證書 1
重汽斯太爾100米多功能抑塵車易損件明細
序號 名稱 單位 數 量 材料
1閥門墊片 套 1
2罐口密封圈 個 1
重汽斯太爾100米多功能抑塵車隨車工具明細
序號 工 具 名 稱 單 位 數 量 備 注
1原底盤隨車工具（附明細） 套 1 帶備胎升降器配套的工具（便于備胎升降）和三角警示牌
2滅火器 個 1
重汽斯太爾100米多功能抑塵車其它輔件明細
序號 隨 車 附 件 規 格 數 量 備 注
1輸水膠管DN65 L=3000mm 2 帶陰端快速接頭
2消防水帶 6米 1 帶接頭
3膠管箱門鎖鑰匙 各2
4消防噴槍 1
